Cum poate o mașină de laminare a filetului cu servomotor CNC să îmbunătățească precizia, productivitatea și calitatea filetului

Rezumatul articolului: A Mașină de rulat filet Servo-Motor CNCeste conceput pentru producătorii care au nevoie de performanțe precise, repetabile și eficiente de formare a filetului.NERESfurnizează seria NRS-25NC/NRS-15NC, cu arbori cu role servo-acționate și mișcare de avans, până la 30 de tone de presiune de rulare și un interval de diametru al filetului de φ3–φ80 mm. Acest articol explică avantajele sale de lucru, specificațiile tehnice, aplicațiile și factorii cheie de luat în considerare atunci când alegeți o soluție de laminare a filetului CNC.

Cuprins

• De ce este tehnologia Servo CNC importantă în laminarea filetului?
• Care sunt caracteristicile cheie ale unei mașini de rulare filete cu servomotor CNC?
• Care sunt principalele specificații tehnice?
• Ce aplicații poate gestiona?
• La ce beneficii se pot aștepta producătorii?
• Cum ar trebui să alegeți mașina potrivită de laminat filet?
• De ce contează configurația mașinii pentru producție?
• Întrebări frecvente
• Concluzie

De ce este tehnologia Servo CNC importantă în laminarea filetului?

Laminarea filetului este un proces de formare la rece în care matrițele întărite aplică presiune asupra piesei de prelucrat pentru a crea fire fără a tăia materialul. Pentru producătorii care produc elemente de fixare de precizie, arbori, șuruburi, componente legate de melc și alte piese filetate, controlul cu precizie a mișcării rolelor și a avansului este esențial.

O mașină de rulat filet cu servomotor CNC îmbunătățește acest proces prin utilizarea de servomotoare pentru a controla arborii rolelor și mișcarea de avans. Conform specificațiilor NERES, cei doi arbori cu role sunt acționați servo, în timp ce arborele de alimentare folosește și control servo. Această configurație oferă un sistem de mișcare mai coordonat pentru operațiuni solicitante de formare a firelor.

În comparație cu o configurație mecanică de bază, servocontrolul CNC poate face parametrii de producție mai ușor de gestionat și repetat. Acest lucru este deosebit de valoros atunci când producătorii au nevoie de performanțe dimensionale stabile în loturi repetate de producție.

Pentru cumpărătorii care caută o mașină de rulare filet Servo-Motor CNC, cele mai importante considerații includ dimensiunile piesei de prelucrat, pasul filetului, presiunea de rulare, viteza axului, configurația matriței și metoda de producție necesară.

Care sunt caracteristicile cheie ale unei mașini de rulare filete cu servomotor CNC?

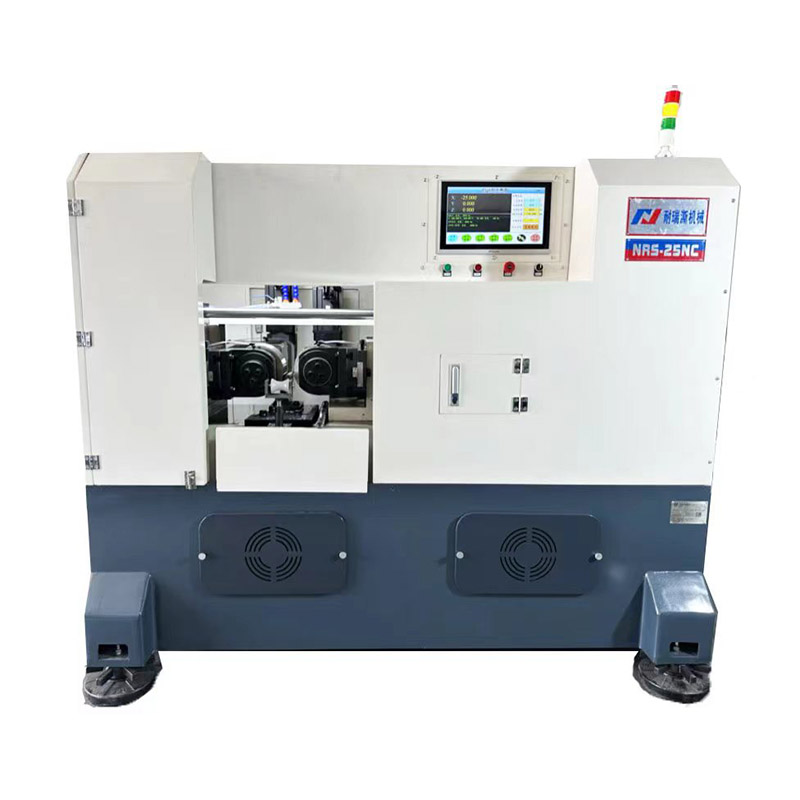

Seria NERES NRS-25NC/NRS-15NC combină tehnologia servomotor cu o structură rigidă de formare a filetului. Designul său este destinat să găzduiască atât fire triunghiulare comune, cât și o gamă mai largă de profile de dinți specializate, în funcție de matrițele de laminare selectate și de desenul piesei de prelucrat.

• Acționare servomotoare:Arborele rolelor și mișcarea de avans sunt controlate prin servomotoare.
• Forță mare de rulare:Presiunea maximă de rulare ajunge la 30 de tone.
• Gamă largă de piese de prelucrat:Diametrele exterioare ale firului de rulare variază de la φ3 la φ80 mm.
• Capacitate de pitch flexibilă:Pasurile filetului de la 0,6 la 8,0 mm sunt acceptate în cadrul specificațiilor menționate.
• Viteza variabila a axului:Viteza axului este reglabila de la 10 la 60 RPM cu reglare continua a vitezei.
• Posibilitati multiple de formare:În funcție de configurația desenului și a rolei, mașina poate prelucra dinți melcat, dinți trapezoidali, profile legate de șuruburi cu bile, moletare și caneluri de rulare.

Această combinație face ca mașina să fie potrivită pentru producătorii care caută o platformă flexibilă, mai degrabă decât echipamente limitate la o singură geometrie standard a filetului.

Care sunt principalele specificații tehnice?

Specificațiile tehnice sunt critice atunci când se evaluează dacă o mașină este potrivită pentru o anumită linie de producție. Următorul tabel rezumă specificațiile publicate ale modelului de servomotor CNC NERES.

Pentru laminarea în avans a filetelor triunghiulare de 55° și 60° utilizate în mod obișnuit, specificația publicată indică piese de prelucrat până la φ80 mm în diametru, cu un pas maxim de 8,0 mm și lungime maximă de 150 mm. Laminarea prin trecere este disponibilă și pentru filetele triunghiulare de 55° și 60° utilizate în mod obișnuit, cu pas de până la 8,0 mm, în funcție de configurația corespunzătoare.

Ce aplicații poate gestiona?

Unul dintre avantajele majore ale rulării filetelor servocontrolate este capacitatea sa de a suporta diferite cerințe de formare prin selecția corespunzătoare a matriței și configurația mașinii.

Posibilitățile tipice de procesare includ:

• Fire triunghiulare de 55° și 60°
• Profilele dinților de vierme
• Profiluri dentare trapezoidale
• Aplicații de rulare legate de șuruburi cu bile
• Operații de moletare
• Caneluri de rulare
• Alte forme personalizate de dinți bazate pe desene de inginerie

Capacitatea reală de prelucrare trebuie întotdeauna confirmată în raport cu desenul piesei de prelucrat, materialul, profilul filetului necesar, designul matriței, diametrul, pasul și metoda de producție. Acest lucru este deosebit de important pentru componentele specializate în care dimensiunile standard ale filetului pot să nu se aplice.

La ce beneficii se pot aștepta producătorii?

1. Mișcare mai controlată

Arborele cu role actionate servo ofera control coordonat al miscarii. Acest lucru poate ajuta producătorii să stabilească condiții de procesare repetabile atunci când produc loturi de componente similare.

2. Parametrii de producție flexibili

Gama de viteze a axului de 10-60 RPM cu reglare continuă permite ajustarea parametrilor de producție în funcție de piesa de prelucrat și cerințele de formare.

3. Capacitate mare de formare

Cu o presiune maximă de rulare de 30 de tone, mașina este proiectată pentru aplicații solicitante de formare la rece. Combinația dintre forța de rulare și mișcarea servocontrolată oferă o bază pentru producția stabilă de componente filetate de dimensiuni adecvate.

4. Opțiuni multiple de procesare

Producătorii nu au nevoie neapărat de echipamente separate pentru fiecare tip de operație de formare a dinților. Cu role adecvate și validare tehnică, o platformă poate suporta diferite profile, inclusiv filete, moletare și caneluri de laminare.

5. Potrivit pentru producția industrială

Construcția substanțială a mașinii, acționarea cu role de 11 kW, sistemul de propulsie de alimentare de 5,5 kW și amprenta la sol de aproximativ 2100 × 1600 × 2100 mm o fac potrivită pentru mediile de producție industrială în care stabilitatea și repetabilitatea echipamentelor sunt importante.

Cum ar trebui să alegeți mașina potrivită de laminat filet?

Alegerea unei mașini bazată numai pe presiunea maximă sau puterea motorului poate duce la o configurație necorespunzătoare. Un proces de cumpărare mai fiabil începe cu cerințele reale ale componentelor.

1. Definiți diametrul piesei de prelucrat:Confirmați diametrul minim și maxim al semifabricatului necesar pentru producție.
2. Confirmați pasul filetului:Comparați pasul necesar cu intervalul acceptat de mașină.
3. Determinați metoda de rulare:Decideți dacă este adecvată rularea în alimentare sau în avans.
4. Verificați geometria filetului:Filetele triunghiulare standard și profilele specializate pot necesita matrițe și configurații diferite.
5. Evaluați volumul producției:Producția de volum mare poate beneficia mai mult de controlul CNC și integrarea automată a alimentării.
6. Verificați dimensiunile mașinii:Asigurați spațiu suficient în atelier pentru mașină, accesul operatorului, manipularea materialelor și întreținerea.
7. Discutați desenul cu producătorul:Pentru componentele non-standard, confirmarea tehnică înainte de cumpărare poate reduce riscurile de configurare.

NERES se poziționează ca producător și furnizor din China de mașini de laminare a filetului, matrițe de laminare a filetului, scule de filet și echipamente aferente. Portofoliul său de produse include, de asemenea, mașini CNC automate de laminat filet și alte soluții de formare a filetului.

De ce contează configurația mașinii pentru producție?

Performanța de rulare a firului depinde de mai mult decât de mașina în sine. Relația dintre mașină, matrițele de rulare, materialul piesei de prelucrat, diametrul semifabricatului, lubrifierea, geometria filetului și parametrii de prelucrare determină rezultatul final.

De exemplu, aceeași mașină poate necesita modele diferite de role atunci când treceți de la un filet triunghiular convențional la un profil de dinte specializat. În mod similar, schimbarea materialului piesei de prelucrat sau a pasului filetului poate necesita ajustări ale parametrilor.

Prin urmare, un furnizor profesionist ar trebui să evalueze desenul componentei înainte de a recomanda configurația finală. Această abordare orientată spre inginerie este utilă în special pentru cumpărătorii care achiziționează mașini personalizate de laminare a filetului dintr-o fabrică din China.

NERES declară că soluțiile sale de laminare cu filet CNC pot fi personalizate în funcție de cerințele clienților și oferă suport tehnic pentru selectarea echipamentelor adecvate.

Întrebări frecvente

Ce este o mașină de rulat filet cu servomotor CNC?

Este o mașină de formare filet controlată de CNC care utilizează servomotoare pentru a antrena arborii rolelor și mișcarea de avans. Seria NERES NRS-25NC/NRS-15NC este proiectată pentru laminarea filetului și alte operațiuni de formare, cum ar fi moletarea și canelurile de laminare, în funcție de configurația rolei.

Ce diametru de filet poate prelucra mașina NERES?

Specificațiile publicate enumeră un interval de diametru exterior al filetului de laminare de φ3–φ80 mm, cu un interval de pas al filetului de laminare de 0,6–8,0 mm.

Care este presiunea maximă de rulare?

Presiunea maximă de rulare declarată este de 30 de tone. Condițiile reale de prelucrare trebuie evaluate în funcție de piesa de prelucrat, material, geometria filetului și matrițele de laminare.

Această mașină poate prelucra profile speciale de dinți?

Da. Potrivit producătorului, mașina poate prelucra dinți melcat, dinți trapezoidali, profile legate de șuruburi cu bile, moletare, caneluri de rulare și alte forme de dinți atunci când configurația necesară este determinată din desenul piesei de prelucrat.

Ce ar trebui să furnizez atunci când solicit o ofertă?

Pentru o recomandare exactă, cumpărătorii ar trebui să furnizeze desenul piesei de prelucrat, materialul, diametrul semifabricat, diametrul filetului finit, pasul, lungimea filetului, volumul de producție necesar și metoda preferată de laminare. Aceste detalii permit furnizorului să evalueze mai precis configurația mașinii și matrițele de laminare adecvate.

Concluzie

O mașină de laminat filet cu servomotor CNC poate fi o investiție valoroasă pentru producătorii care caută formare controlată, procesare repetabilă, producție flexibilă de filet și capacitate de laminare de calitate industrială. Seria NERES NRS-25NC/NRS-15NC acceptă diametre de filet de laminare φ3–φ80 mm, pasuri de 0,6–8,0 mm, viteză continuă a axului de 10–60 RPM și până la 30 de tone de presiune de laminare.

Dacă evaluați o mașină pentru filete standard, profile de dinți specializate, moletare sau alte cerințe de formare cu precizie, cea mai bună abordare este să potriviți configurația mașinii cu desenul și obiectivele de producție reale ale componentelor.Contactaţi-necu specificațiile piesei dvs. de prelucrat și cerințele de producție pentru a discuta despre o soluție adecvată pentru mașină de laminat filet servomotor CNC de la NERES.
