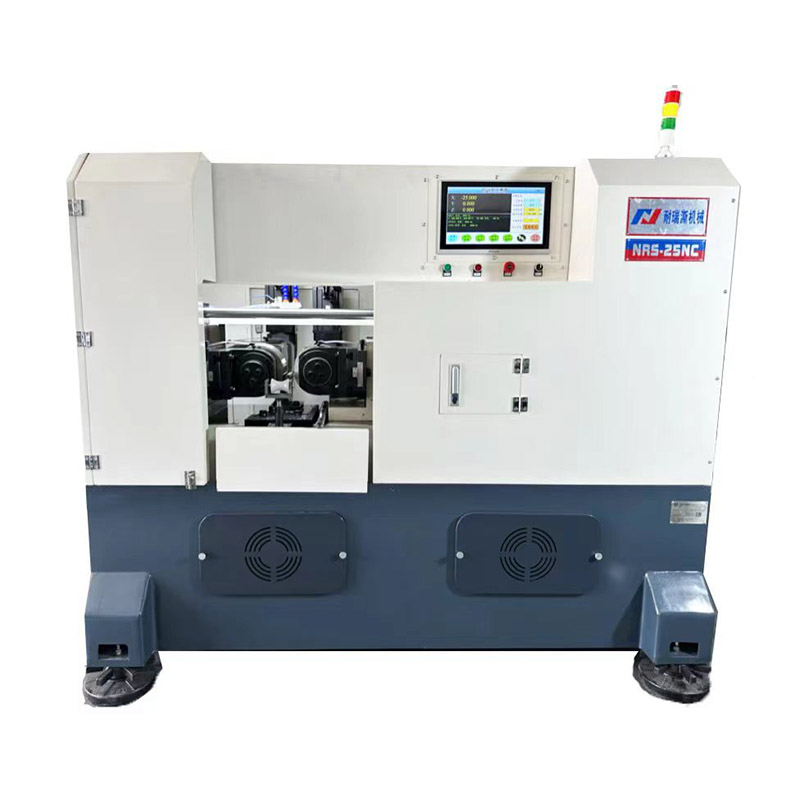

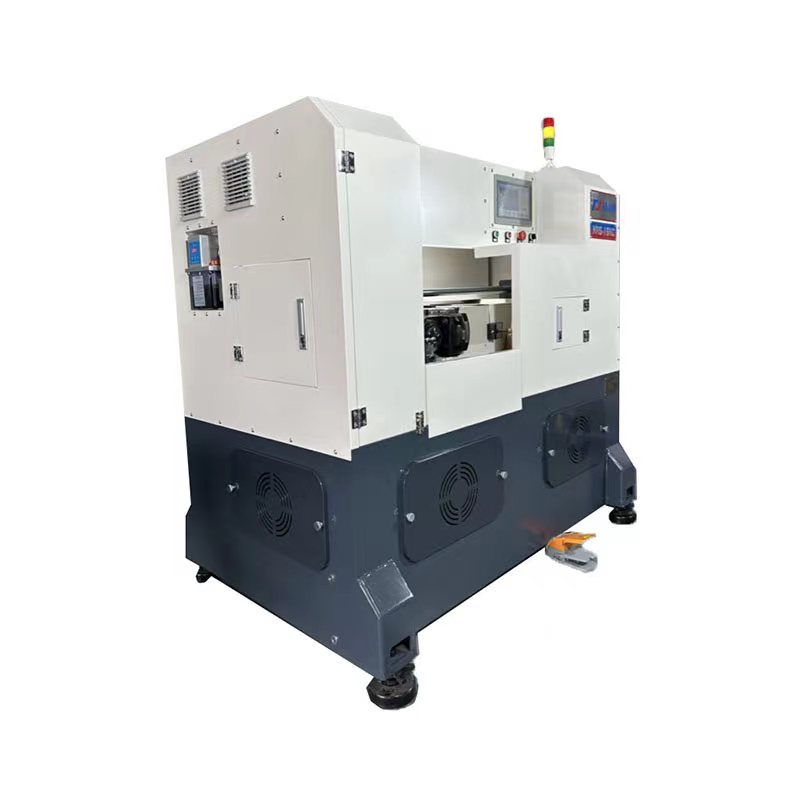

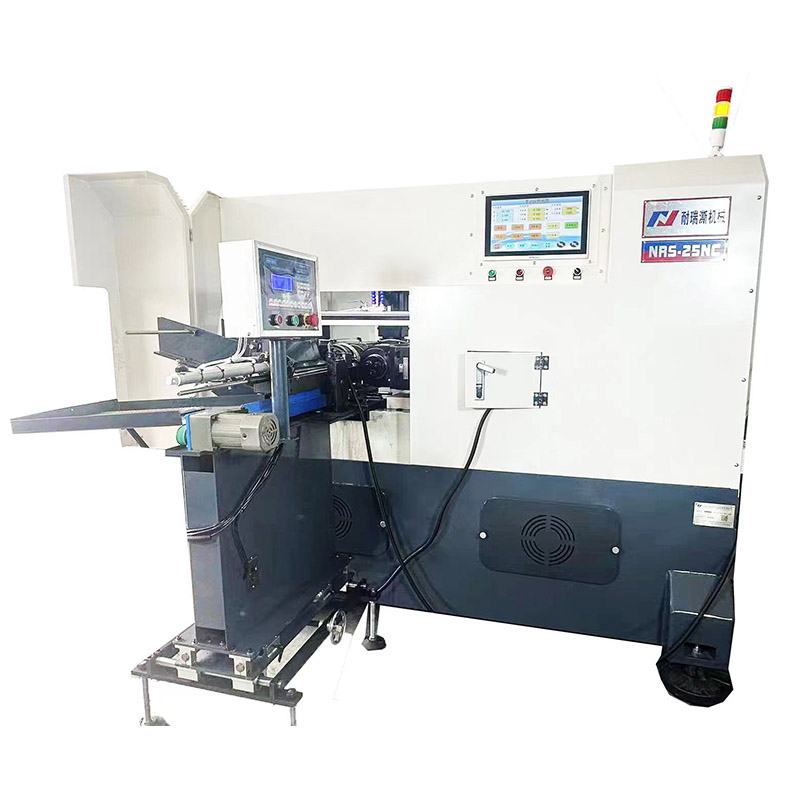

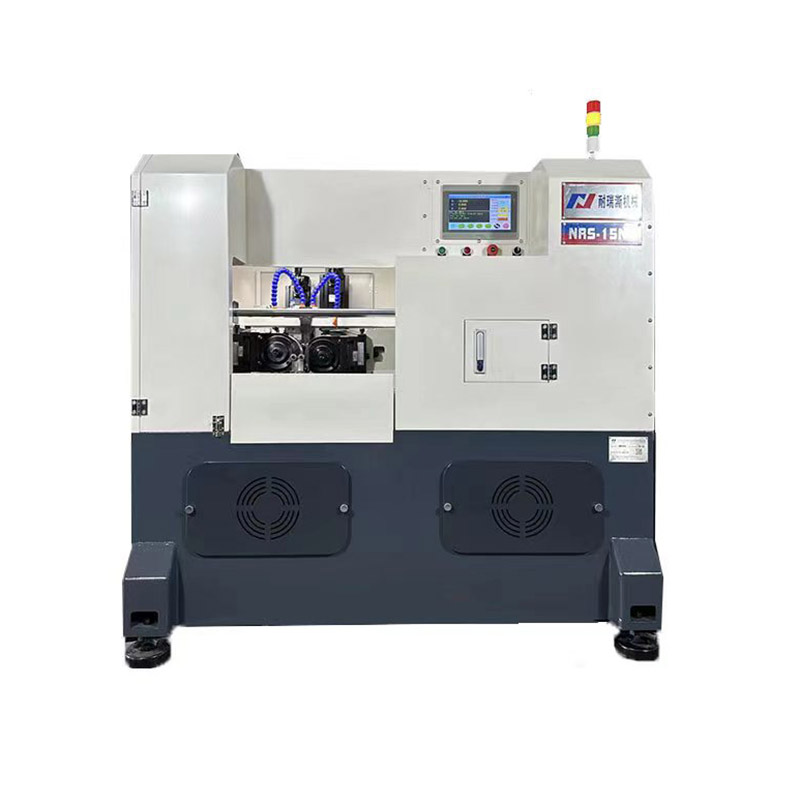

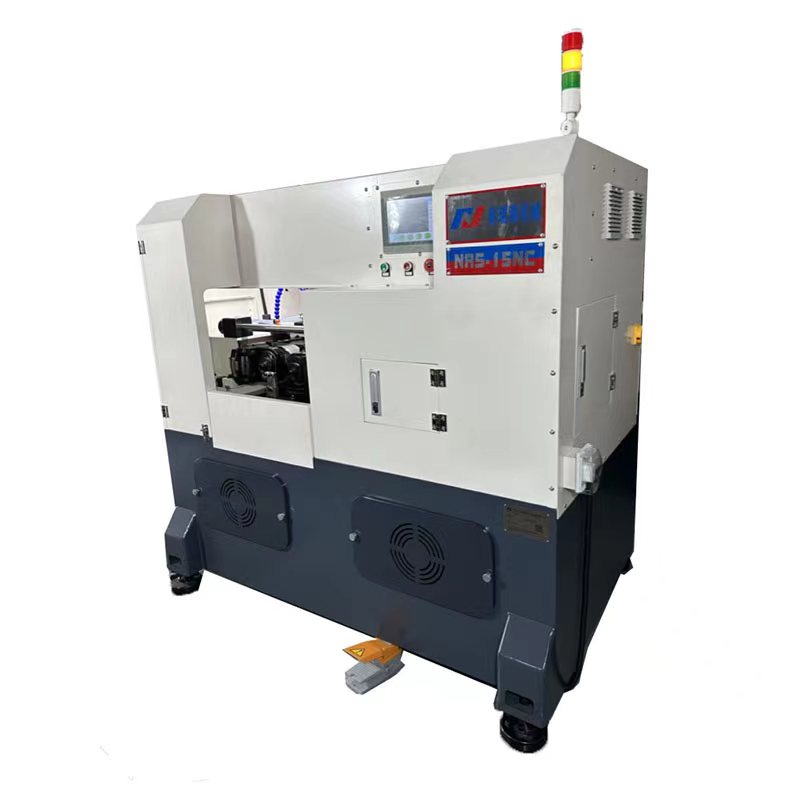

Mașină de rulare a firului servo-motor CNC

Mașină de rulare a firului servo-motor CNC

I 、 Principalele caracteristici ale acestei mașini de rulare a firului CNC:

   A. Codul modelului este unitatea de motor servo, ieșire maximă 30toni.

  B. Următoarele piese pot fi făcute în funcție de tipul rolei:

   1. [În alimentare]: Firul triunghiului de 55 ° și 60 ° utilizat frecvent, mașina de rulare a firului CNC poate prelucra piesa de lucru:

       Diametru ≤φ80mm, pitch≤ 8,0mm, lungimea maximă este de 150mm

  2. [Thru-Feed] Utilizat frecvent 55 ° și 60 ° Firul triunghiului ≤8,0mm, lungimea și diametrul sunt libere

C. Caracteristici structurale: cele două arbore cu role sunt conduse de motoare servo, iar arborele de alimentare este rulat de servo -motoare

     Transfer de tije de mărgele în furaje.

D. Această mașină de rulare poate prelucra, de asemenea, o varietate de produse în formă de dinți, cum ar fi: dinți de vierme, dinți trapezoide, bilă

   Înșurubarea, rularea, rularea, canelura rulantă, etc. trebuie să fie determinate în funcție de suprafața de desen.

II 、 Specificații tehnice:

 1.. Diametrul exterior al firului de rulare: φ3 ~ φ80mm

 2..

 3. Viteza fusului: 10 ~ 60rpm (reglare a vitezei fără trepte)

 4. Diametrul exterior al rolei de sârmă (max): φ210mm, dimensiunea cheii 20*8mm/mm.

 5. Diametru exterior al fusului: φ75mm (H7)

 6. Lățimea și lungimea rolei de sârmă: cel mai lung poate fi folosit la 150mm, în funcție de cererea piesei de prelucrat

 Cu, - Specificațiile comune generale sunt 35, 40, 50, 60, 70, 100mm

  7. Distanța maximă între două fusuri: 280mm

 8. Distanța minimă între două fusuri: 180mm

 9. Presiune maximă de rulare: 30tons

 10. Roller Drive Cai putere: 11kw

 11. Furaje de power cu propulsie: 5,5kW

 12. Înălțime de la sol la role: 1050mm

 13. Zona de podea: 2100LMM*1600WMM*2100HMM

 14. Greutate netă: 3200 kg; Greutate brută: 3000kgs
