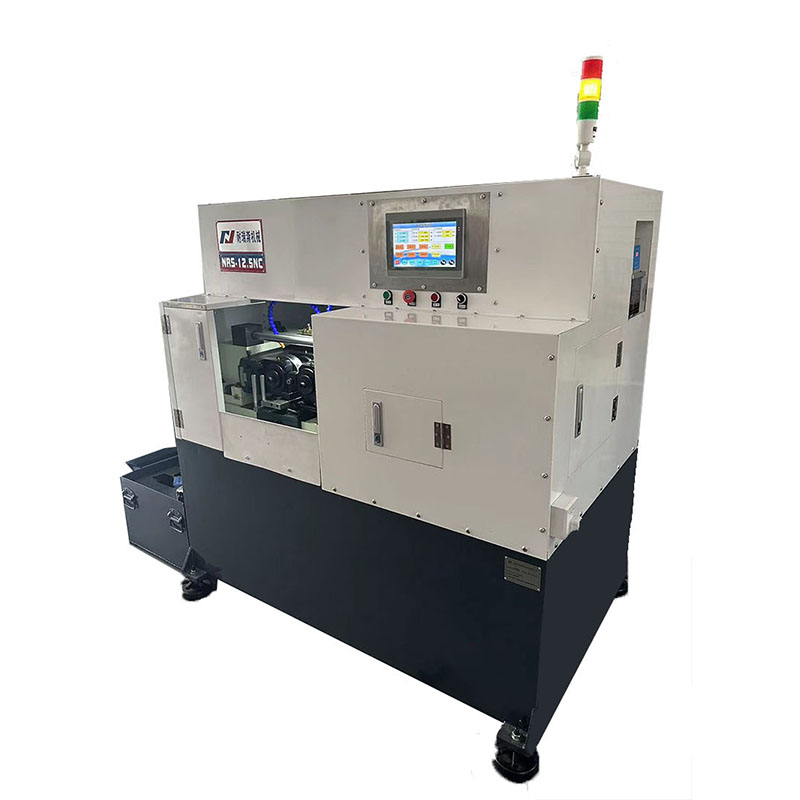

Mașina automată de rulare filet CNC are caracteristicile unei precizii mai mari de rulare și digitizare și o automatizare mai ușoară.
Mașina automată de rulare filet CNC are caracteristicile unei precizii mai mari de rulare și digitizare și o automatizare mai ușoară.
Dongguan Neres Hardware Machinery co., LTD. Este un producător de laminare a filetului din China, mașina automată de laminare a filetului CNC este utilizarea din fabrică a tehnologiei avansate de control digital, cercetare și dezvoltare independentă a mașinii de profilat de înaltă performanță. Este utilizat în principal pentru formarea la rece a canelurii evolvente cu modul mic și filet exterior de înaltă precizie. Poate fi folosit și pentru formarea prin laminare la rece a altor conodont de înaltă precizie. Are următoarele avantaje:
âPanou de operare cu ecran tactil, control mai precis;
âPe baza patului înalt rigid, este necesar un design cuprinzător al diferitelor dispozitive de rulare;
âOperarea servo pe trei axe, îmbunătățește precizia și durata de viață a matriței;
âAceastă mașină automată de laminat filet CNC are o funcționare simplă, axul din stânga și din dreapta poate fi ajustat prin introducerea datelor între distanța dinților rolei și poziția dintelui, dimensiunea distanței centrale a axului din stânga și din dreapta poate fi ajustată prin intrare date;
âPoate fi laminare înaltă, axul din stânga și din dreapta prin propria lor unitate de servomotor independentă, prin control sincron poate elimina prejudecățile dinților pentru a obține o rulare de înaltă precizie;
âȘurub cu bile de alimentare non-hidraulic, reduce influența schimbării temperaturii hidraulice asupra preciziei de prelucrare;
âCu laminare radială, laminare axială, rerulare, laminare alternativă 4 metode de prelucrare, poate fi aceeași piesă de prelucrat pentru laminarea cu mai multe stații pe rând;
âAceastă mașină automată de rulare filet CNC este echipată cu piese speciale, poate realiza arbore canelat, arbore vortex, filet obișnuit, granulație dreaptă, plasă și alte piese pentru laminare de precizie;
Avem două tipuri de mașini de rulare cu filet CNC: NRS-25NC și NRS-15NC.
Specificatii tehnice |
NRS-25NC |
|
numele produsului |
Mașină automată de rulare filet CNC |
|
Gama de fir |
Rotire cu adâncime MAX. diametru |
80 mm |
Laminare prin alimentare MAX. diametru |
45 mm |
|
Gama de lungime (în alimentare) |
120 mm |
|
Gama de lungime (prin alimentare) |
3000 mm |
|
Viteza axului |
1ï½60rpm/min CVT |
|
Viteza de avans a axului drept |
MAX.600mm/min |
|
Distanța dintre fusuri |
180 mm–280 mm |
|
Deplasarea axului |
100 mm |
|
Unghiul de rotație a arborelui |
±7,5° |
|
Înălțimea de la nivelul de referință până la centrul axului |
180 mm |
|
Ungerea șuruburilor cu bile |
Ungere forțată automată |
|
Ungerea suprafeței de ghidare a arborelui drept |
||
Matrice de rulare a firelor |
MAX. diametru |
220 mm |
Diametrul alezajului |
75 mm |
|
Gama de lățime |
150 mm |
|
Calea cheie |
|
|
Puterea motorului pentru antrenare ax |
servomotor 2×5,5kw |
|
Puterea colantului |
0,09 kW |
|
Presiune maximă de rulare |
250KN |
|
Înălțimea de la podea până la centrul axului |
950 mm |
|
Operațiunea necesita spațiu |
2100mm*1600mm*2100mm |
|
Greutate netă |
3200 kg |
|
Numărul de axe de control |
3 axe |
|
Servomotor mobil ax dreapta |
5,5kw |
|
Min.unitate de instrucțiuni |
Ax drept |
0,001 mm |
Axa de rotație |
0,001° |
