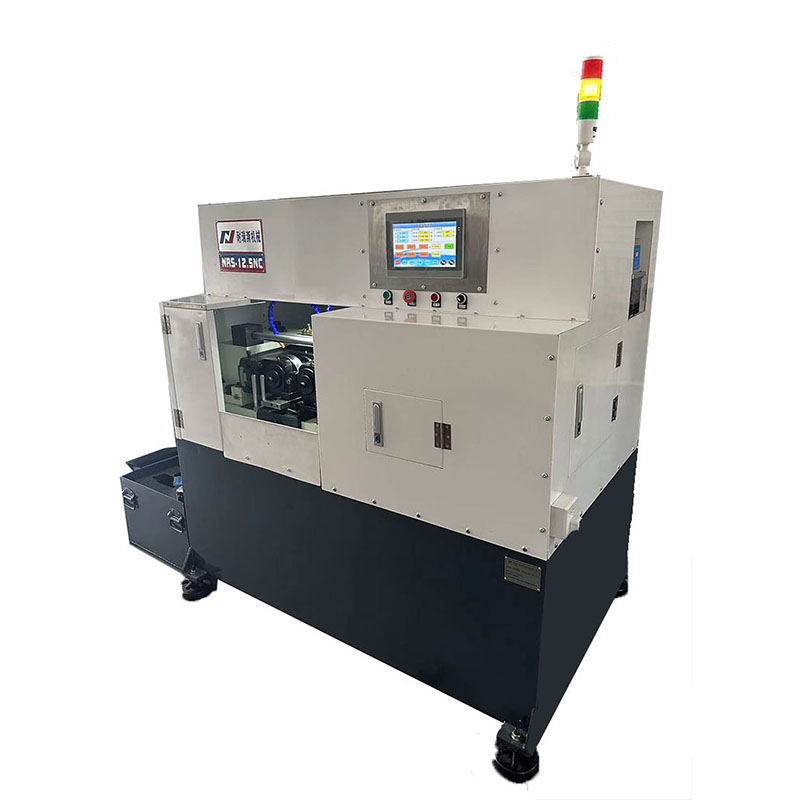

Mașina de rulare cu filet de precizie de mare viteză este un nou model dezvoltat independent de compania noastră. Mașina de rulare cu filet de precizie de mare viteză are o carcasă solidă, ecran tactil digital avansat și program de control, de înaltă precizie, operare simplă, utilizat pe scară largă în laminarea dinților, moletarea și alte tipuri de procesare de formare a filetului.
Mașina de rulare cu filet de precizie de mare viteză este un nou model dezvoltat independent de compania noastră. Mașina de rulare cu filet de precizie de mare viteză are o carcasă solidă, ecran tactil digital avansat și program de control, de înaltă precizie, operare simplă, utilizat pe scară largă în laminarea dinților, moletarea și alte tipuri de procesare de formare a filetului.
1.piesă de prelucrat tip de prindere & prin tip mașină de rulare
Indicatorul digital (opțional) poate fi utilizat pentru a regla fin setarea unghiului axului
2. Axurile din stânga și din dreapta sunt antrenate de propriile lor motoare independente, iar abaterea dintre dinți este eliminată prin control sincron pentru a obține o rulare perfectă
3. Ajustarea pasului rolei este controlată de valoarea de intrare a ecranului NC
4. Condițiile de procesare și corecția dimensiunilor sunt stocate cu date, iar reproducerea datelor este foarte simplă în timpul prelucrărilor repetate
5.Standard 3 axe, opțional opțional 2 axe structură CNC, printr-o comandă simplă poate fi efectuată procesare complexă de laminare
6. Șina de ghidare liniară de înaltă rigiditate și șurubul cu bile cu diametru mare sunt folosite pentru a realiza stabilitatea mesei cu ax din dreapta
7. Îmbunătățiți modelul anterior, prin modificarea comenzii de date poate finaliza cu ușurință potrivirea pasului
8. Protecția favorabilă a mediului de tip non-hidraulic, precizia prelucrarii datorită influenței schimbării temperaturii este mică, precizia este stabilă
Specificatii tehnice |
NRS-15NC |
|
numele produsului |
Mașină de rulat filet de mare viteză de precizie |
|
Gama de fir |
Rotire cu adâncime MAX. diametru |
40 mm |
Laminare prin alimentare MAX. diametru |
25 mm |
|
Gama de lungime (în alimentare) |
80 mm |
|
Gama de lungime (prin alimentare) |
3000 mm |
|
Viteza axului |
1ï½70rpm/min CVT |
|
Viteza de avans a axului drept |
MAX.1000mm/min |
|
Distanța dintre fusuri |
140 mm–220 mm |
|
Deplasarea axului |
80 mm |
|
Unghiul de rotație a arborelui |
±6° |
|
Înălțimea de la nivelul de referință până la centrul axului |
125 mm |
|
Ungerea șuruburilor cu bile |
Ungere forțată automată |
|
Ungerea suprafeței de ghidare a arborelui drept |
||
Matrice de rulare a firelor |
MAX. diametru |
175 mm |
Diametrul alezajului |
54 mm |
|
Gama de lățime |
80 mm |
|
Calea cheie |
|
|
Puterea motorului pentru antrenare ax |
servomotor 2×3.1kw |
|
Puterea colantului |
0,09 kW |
|
Presiune maximă de rulare |
150KN |
|
Înălțimea de la podea până la centrul axului |
950 mm |
|
Operațiunea necesita spațiu |
1600mm*1300mm*1900mm |
|
Greutate netă |
1500 kg |
|
Numărul de axe de control |
3 axe |
|
Servomotor mobil ax dreapta |
5,1kw |
|
Min.unitate de instrucțiuni |
Axa dreaptă |
0,001 mm |
Axa de rotație |
0,001° |
